試驗(yàn)方案：鋼絲拉伸試驗(yàn)方案             溫度：22 ℃                 濕度：75 %              送檢單位：   三思

直徑 原始標(biāo)距（Lo） 斷后標(biāo)距（Lu） 最大力（Fm） 抗拉強(qiáng)度（Rm） 規(guī)定非比例延伸強(qiáng)度（Rp0.2） 斷后伸長(zhǎng)率（A）
單位    mm mm mm N MPa MPa %
試樣2 1.5 80 102.2 809.06 457.83 316.63 27.75
最大值 1.50 80.00 102.20 809.06 457.83 316.63 27.75
最小值 1.50 80.00 102.20 809.06 457.83 316.63 27.75
平均值 1.50 80.00 102.20 809.06 457.83 316.63 27.75

參考：

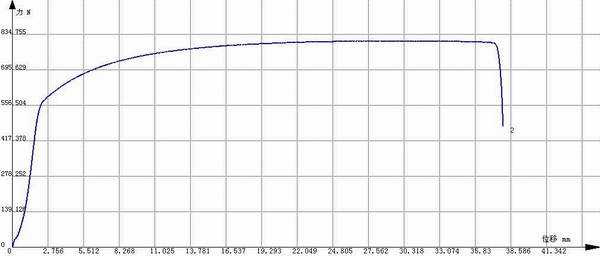

測(cè)定規(guī)定非比例延伸強(qiáng)度Rp0.2，使用自動(dòng)采集系統(tǒng)采用高精度的電子引伸計(jì)及力傳感器繪制應(yīng)力-應(yīng)變曲線，試驗(yàn)過程分為兩個(gè)部分，前一部分由引伸計(jì)、力傳感器測(cè)得引伸計(jì)標(biāo)距的0.2%下的應(yīng)力值，當(dāng)應(yīng)變超過引伸計(jì)標(biāo)距的0.2%之后，切換成光電編碼器采集應(yīng)變，此時(shí)取下電子引伸計(jì)，當(dāng)采集結(jié)束后,程序自動(dòng)在曲線圖上劃出一條與曲線的彈性直線段部分平行的直線,此平行線與曲線的交截點(diǎn)即為規(guī)定非比例延伸強(qiáng)度的力,以此力除以試件原始橫截面積S0得到規(guī)定非比例延伸強(qiáng)度Rp0.2。
