客戶名稱：某管業公司
試樣名稱：樹脂
數   量：4
執行標準：GB/T2568-1995   樹脂澆鑄體拉伸性能試驗方法
試樣形狀：管材
試樣參數
寬    度：1.5.5mm
厚    度：14.2 mm
直    徑：156.1  (外徑)
標距
試驗速度：4.71 mm  / min
溫    度：18 ℃
濕    度：67 %
試驗方法：彎曲
試驗設備：三思泰捷CMT4304
試驗要求：求環向彎曲彈性模量及環向彎曲斷裂延伸率
制樣要求：客戶提供標準試樣

試驗方案：
①、按要求裝好試樣，使上夾具輕壓試樣至1N左右清零；
②、采用程控方式進行試驗（以4.71 mm / min速度壓試樣變形到4.71 mm / min，然后保持變形4.71 mm多分鐘，最后再以4.71 mm / min速度壓試樣破壞）：
③、計算結果，出試驗報告。

樹脂彎曲試驗報告內容
①試樣尺寸
②環向彎曲彈性模量
③環向彎曲斷裂延伸率
④平均值
⑤試驗曲線圖

試驗數據：                外徑     壁厚     試樣寬度（b）     環向彎曲彈性模量     環向彎曲斷裂延伸率
單位       mm       mm      mm                                                             %
試樣1    156.1    14.2      15.5                      2621.660                   2.851
試樣2     156.1    14.2      15.5                     2779.353                   2.408
試樣3      156.1    14.2     15.5                     2703.058                   2.515
試樣4      156.1    14.2      15.5                    2778.017                   2.079
最大值      156.1    14.2     15.5                   2779.353                   2.851
最小值     156.1     14.2     15.5                   2621.660                   2.079
平均值      156.1    14.2      15.5                  2720.522                   2.463

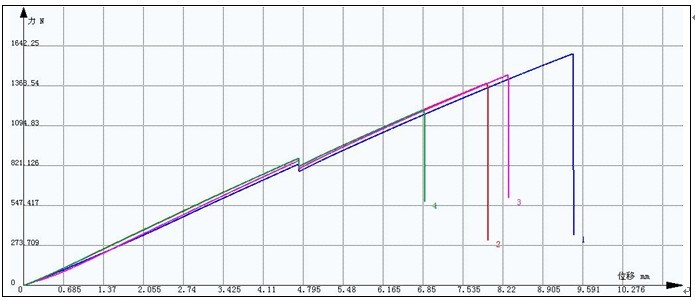

樹脂試驗特征曲線：
